200型橋涵燈
產品名稱：橋涵燈
產品型號：XB-200/DHB200
應用領域：
用于內河、江河、海上、航道的橋梁建筑等。
可定制要求：
? 可遠程遙測燈具，GSM/GPRS遠程遙控遙測。
產品型號：XB-200/DHB200
應用領域：
用于內河、江河、海上、航道的橋梁建筑等。
可定制要求：
? 可遠程遙測燈具，GSM/GPRS遠程遙控遙測。
產品詳情

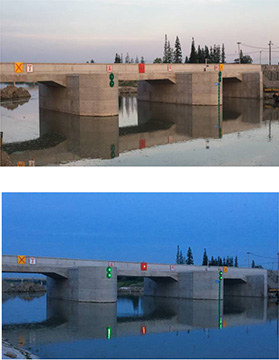

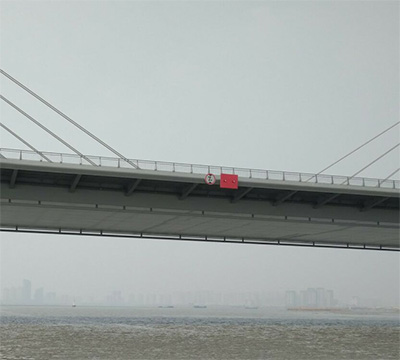

橋涵燈/橋柱燈/通航凈高標志燈是應用于橋梁上的助航燈具，其目的在于為船舶指明通過橋下的可航行通道，并減少與橋墩或橋梁上部結構相碰撞的可能性，以確保橋梁本身和船舶在橋下航行的安全。
總體來說，就是為保障橋梁和船舶航行的安全，具有示位、警告危險、指示交通等功能，設置于橋梁上的航標。
200型橋涵燈、橋柱燈和通航凈高標志燈，采用內直徑為200mm的發光面，光源采用先進的高亮度LED貼片燈珠，其特點是亮度高、光色穩定、壽命長、環境適應能力佳。底座采用鋁合金壓鑄而成，表面靜電噴漆，美觀大方、經久耐用。配上高效透明玻璃燈面，使燈器光線更強，輻射距離更遠。整燈按高標準工藝封裝，耐腐蝕，抗沖擊，能在自然惡劣環境下長期使用。橋涵燈為紅色，橋柱燈為綠色，通航凈高標志燈為黃色，另配套的控制系統具有光感控制器，即在夜晚和多霧天時自動開啟，白天自動關閉，可靠性強。
該燈具有高亮度，體積小，重量輕，較易安裝等優點。
產品主要特點
1.壓鑄鋁一體成形，表面靜電噴漆，整體美觀大方，散熱性能好，抗震動，耐腐蝕。
2.光源亮度可調，根據橋梁的大小可調整橋涵柱燈的發光亮度。
3.燈器具有防接反保護，即便操作錯誤，也不會損壞燈器。
4.直徑200mm的發光面，光源輻射面廣。
5.防水等級高。
技術參數
| 名稱 | 參數 |
| 產品型號 | XB-200 |
| 可視距離 | 2~5NM（TC=0.74） |
| 有效光強 | >5cd（2NM） |
| 工作電壓 | DC12V |
| 光源類型 | LED |
| 功率 | 3W |
| 發光顏色 | 紅色 |
| 燈質 | 恒光 |
| 光源壽命 | ≥100,000小時 |
| 外形尺寸 | Φ240mm*125mm |
| 安裝尺寸 | 節圓Φ195 均布4孔 M14（mm） |
| 防護等級 |
≥IP66 |
| 環境溫度 | -40°C~85°C |
| 工作濕度 | 0%~95% |
| 產品重量 | 2KG |
| 產品材質 | 鋁合金壓鑄 |
配套設施
? 橋梁上的燈具設置環境和普通航標燈不一樣，因為裝在橋墩側面，除了要考慮防水、防撞問題，還要考慮到線路的安全問題。為解決這些因素，現可將橋涵柱燈、蓄電池、太陽能電池板、控制器整合起來使用，杜決拖線的安全隱患。只需將橋涵柱燈裝在大橋的指定位置，將控制器、蓄電池、太陽能電池板裝置在便于維修的場所，這樣也可以減少工作人員上下橋墩的繁瑣工作及安全問題，也便于后期的維護保養。
? 橋涵柱燈具，配以控制器、蓄電池、太陽能電池板為一個整體設備，將所有橋涵柱燈接入控制箱內，由箱內的控制系統控制燈具的開關?？刂葡到y(tǒng)集中控制橋涵柱燈、太陽能板、蓄電池工作狀態，蓄電池設置充放電保護電路，可將蓄電池的充電電壓、放電電壓控制在安全范圍內。穩定的工作電流和低功耗減少了故障發生的概率，延長了燈具的工作壽命。
使用方法
? 將燈具安裝在垂直安裝面上，安裝面應平整且有足夠的機械強度，采用4顆M14螺絲固定。
? 此款燈具配置的控制箱外接自動光電開關，當環境光照度高時，橋涵柱燈不會點亮。
? 此款橋涵標通常情況下不直接接入市電，橋墩上的橋柱燈上如直接采用市電220V，其開關電路或變壓器也是故障率較高的部件，而且橋墩上直接采用市電220V，因線路受潮會在安全用電方面存在隱患。
? 可將市電220V接入橋涵柱標安全電源控制箱，轉換成12V直流電作為橋涵柱燈電源?？紤]直流線路損耗降壓，大橋供電線路選擇24V直流電，線路短或小型橋梁可選擇12V直流電供電。此種方案使用極少。
? 可將橋涵標燈具配太陽能系統一起使用。即將橋涵柱燈、太陽能系統設備、控制箱一起整合起來使用。可有效地解決接電繁瑣和線路安全問題，這種方案安全性高，目前橋梁上使用此種方案的較多。

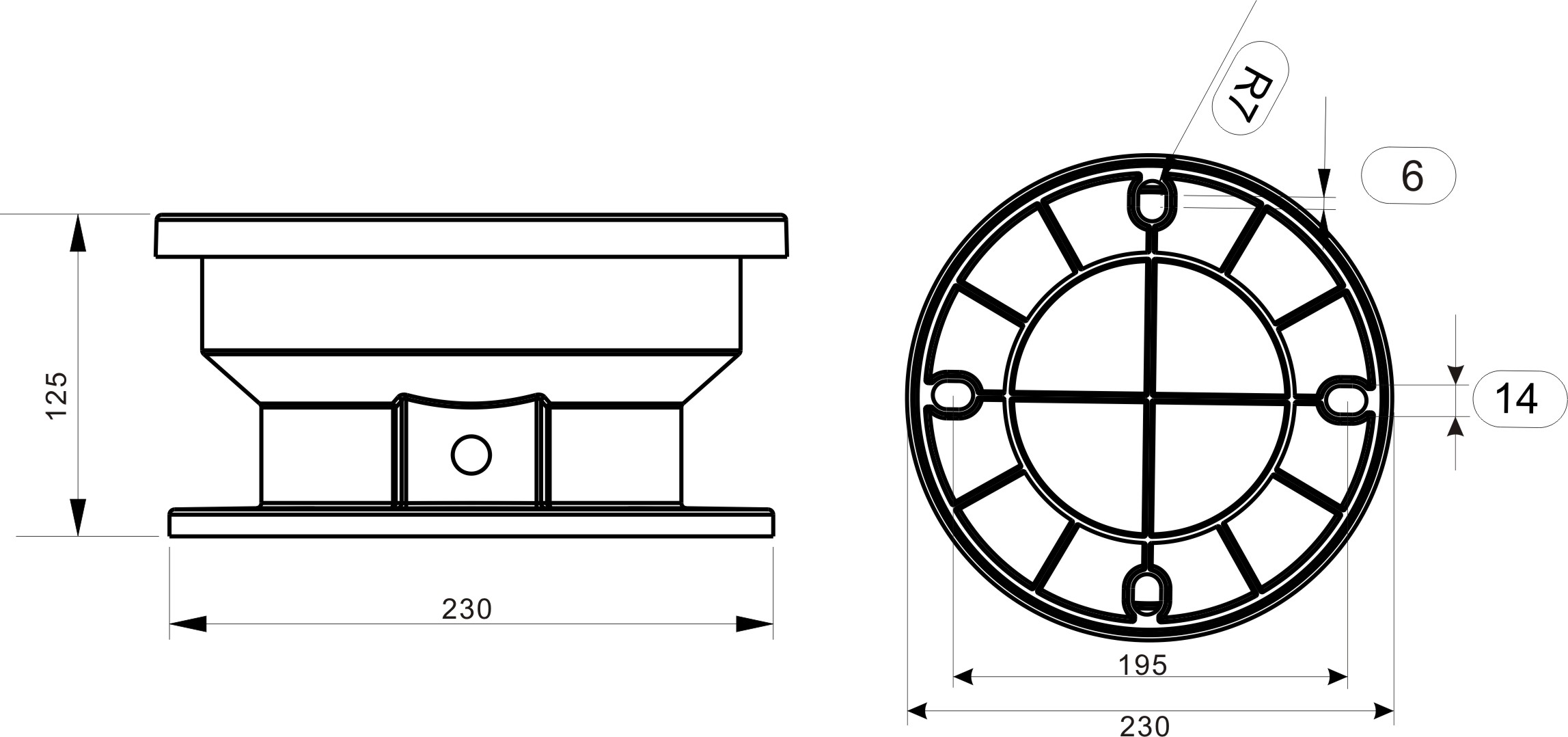

結構示意圖
注意事項
? 使用太陽能控制系統的，注意內部含有蓄電池，請定期更換電池，以確保燈具可以正常工作，建議兩年更換一次。
? 儲存超過6個月時，應將產品置于陽光下照射3天給電池充滿電。
|
|
|
|
|
|
|
